线扫相机是工业机器视觉领域中的一类核心设备，与我们常见的面阵相机在工作原理和应用场景上有着根本区别。下面我将从原理、特点、核心参数、应用场景以及与面阵相机的对比等方面进行系统介绍。
工作原理：

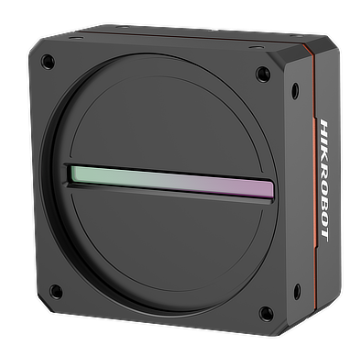

线扫相机，顾名思义，其传感器只有一行像素（或几行）。它通过与被检测物体之间的相对运动，逐行连续曝光、采集图像，然后将这些“线”图像在软件中拼接成一幅完整的二维平面图像。
可以把它的成像过程想象成一台扫描仪或一台传真机：
相机静止不动，物体在传送带上匀速运动。
相机以固定的频率（行频）逐行拍摄。
计算机将每一行数据按顺序拼接起来，最终形成一幅长条状的、无缝的完整图像。
超高分辨率：可以在运动方向上实现理论上无限长的图像（取决于内存和存储），在固定方向上（线传感器方向）也能轻松达到数千到数万像素，非常适合大幅面、高精度检测。
无畸变：在运动方向上的图像是通过时间积分形成的，没有镜头畸变的影响（假设速度恒定），成像非常均匀。
高速高效：由于单行像素少，数据读取速度快，行频（每秒扫描行数）可以非常高（从几千到几十万赫兹），非常适合高速流水线应用。
光照均匀性：通常使用线形光源（如LED线光源）进行匹配照明，可以保证在扫描线上的光照非常均匀，减少因光照不均引起的检测误差。
适合连续表面检测：对于卷材（布匹、纸张、金属箔）、连续运行的物体（管道、电缆）等，线扫是唯一能够实现无缝、全覆盖成像的方案。
必须配合运动：相机和被检测物体之间必须有精准、匀速的相对运动。任何速度波动都会导致图像在运动方向上被拉伸或压缩（需要编码器反馈矫正）。
系统更复杂：需要稳定的运动平台、精确的触发控制（常需编码器）、匹配的线光源，以及强大的图像拼接和处理能力。
对安装要求高：相机、镜头、光源三者的轴线需要精确对齐，才能保证最佳的成像质量。
不适合静态或抓拍：无法对静止的物体进行完整成像。
在选择线扫相机时，除了常规参数，需要特别关注以下几点：
分辨率：指传感器单行的像素数，即像元数。例如8K（8192像素）、16K（16384像素）。这是衡量横向精度的核心指标。
行频：相机每秒能采集的最大行数，单位Hz或kHz。这是决定能检测多快物体运动速度的关键。行频越高，允许的物体运动速度越快。
像元尺寸：单个像素的物理尺寸，影响灵敏度和分辨率。通常与镜头选型（像元匹配）有关。
传感器类型：分CCD和CMOS。现代工业线扫相机以CMOS为主，因其高速、抗晕染、灵活开窗等优势。
光学接口：多为M42×1、M72×0.75、F口等。需要选择对应的线扫镜头。
数据接口：要求极高的数据传输带宽。主流接口为：
Camera Link： 传统高速标准，稳定性好，但线缆长度受限，需要专门的采集卡。
CoaXPress： 当前主流，带宽极高，传输距离长，一根同轴电缆即可同时传输数据、控制信号和供电。
GigE Vision： 适用于中等速度和分辨率，布线方便，但带宽和实时性相对前两者稍弱。
线扫相机是连续、大幅面、高速、高精度检测领域的绝对主力。
印刷与标签检测： 检测连续印刷的纸张、薄膜上的字符、条码、色彩、套准误差等。
纺织品与无纺布检测： 检测布匹的瑕疵、污点、经纬密度、毛羽等。
金属板材与箔材检测： 检测钢板、铜箔、铝箔等表面的划痕、凹坑、氧化、涂层不均。
液晶屏与半导体检测： 检测玻璃基板、晶圆、面板的缺陷。
轮胎与橡胶检测： 检测轮胎侧壁的字符、纹理，橡胶表面的瑕疵。
文档与艺术品扫描： 高端平板扫描仪、大幅面工程图纸扫描仪的核心部件。
| 特性 | 线扫相机 | 面阵相机 |
|---|---|---|
| 传感器 | 一行（或几行）像素 | 一个矩形像素阵列 |
| 成像方式 | 逐行扫描，通过运动拼接 | 一次性曝光捕获整幅画面 |
| 图像形状 | 长条带（宽度固定，长度可变） | 矩形（长宽固定） |
| 是否需要运动 | 必须 | 不需要（静态拍摄） |
| 分辨率 | 单方向（横向）分辨率极高 | X、Y方向分辨率固定 |
| 速度 | 行频高，适合高速连续运动物体 | 帧率固定，高速时分辨率可能下降 |
| 应用领域 | 连续表面的在线检测 | 静止、间歇运动或需要抓拍的物体检测 |
| 系统复杂度 | 较高（需运动、编码器、线光源） | 相对较低 |
| 图像畸变 | 运动方向无镜头畸变 | 可能存在镜头畸变 |
线扫相机是一种“以时间换空间”的成像设备。它将空间维度（物体的长度）转化为时间维度（扫描时间），从而实现了对连续运动物体进行超高分辨率、无拼接痕迹、高效率的成像。它是现代高端制造业实现100%在线全检不可或缺的“眼睛”，尤其在宽幅材料、高速流水线等场景中，具有面阵相机无法替代的优势。
